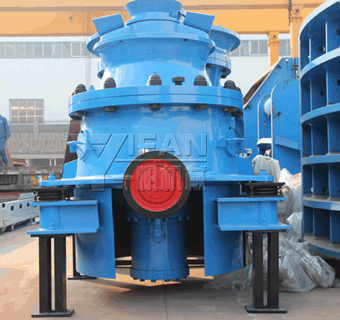

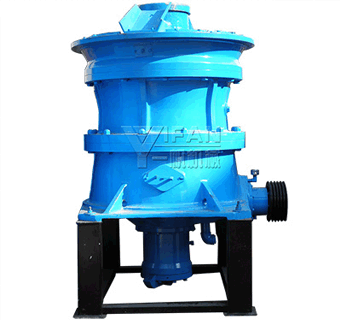

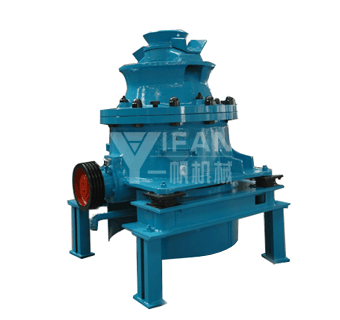

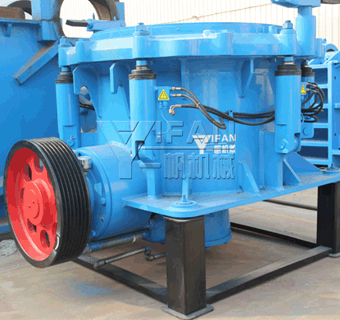

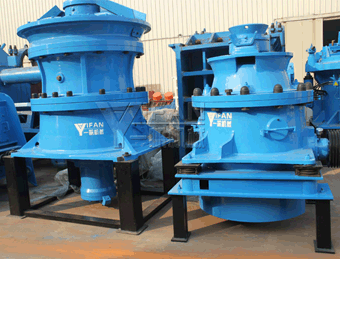

E-SMG系列新型圓錐破碎機在總結了各種破碎腔型的優點基礎上,在經歷了理論的分析和實踐的檢驗的情況下,一帆工程師設計出的CCS系列液壓圓錐破碎機具有多種破碎腔型,可供用戶選擇,通過選擇合適的破碎腔型及偏心距,可以更好的滿足客戶的生產要求,實現高產量。在擠滿給料情況下,能夠?qū)崿F(xiàn)層壓破碎,使最終的產品粒形更優、立方體顆粒含量更多。
E-SMG圓錐破碎機適用范圍:
E-SMG單缸液壓圓錐破碎機是經過吸收德國先進破碎技術研制出的具有先進水平的圓錐破碎機,廣泛應用于冶金、建筑、水電、交通、化工、建材工業中,適合破碎堅硬、中等硬度以上的各種礦石和巖石。
E-SMG單缸液壓圓錐破碎機性能特點:
1、破碎比大、生產效率高。
2、層壓破碎、成品粒級更均勻。
3、易損件消耗少、運行成本低。
4、粗細破碎,僅僅更換定錐既可實現。
5、先進的液壓技術,實現了過載保護和液壓調整排料口,簡化了破碎機結構,減輕了重量。
6、稀油潤滑、可靠先進、提高使用壽命。
7、維修簡便、操作使用方便
E-SMG歐星系列單缸液壓圓錐破碎機技術參數:
型號 |
功率 (kW) |
腔型 |
最大給料尺寸 (mm) |
緊邊排料口及對應的生產能力 (t/h) | |||||||||||||||
22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48 | 51 | 54 | 60 | 64 | 70 | 80 | 90 | ||||
E-SMG100S | 90 | EC | 240 | 85-120 | 100-145 | 105-155 | 110-165 | 120-145 | 130 | ||||||||||
C | 200 | 80-115 | 85-125 | 90-115 | 100-120 | ||||||||||||||
E-SMG200S | 160 | EC | 360 | 150 | 155-245 | 160-260 | 165-270 | 175-280 | 176-290 | 190-305 | 200-280 | 210-250 | 226 | ||||||
C | 300 | 160-195 | 170-280 | 180-290 | 190-300 | 200-315 | 210-330 | 216-305 | 235 | ||||||||||
M | 235 | 135-210 | 140-225 | 145-235 | 155-245 | 160-260 | 170-270 | 176-245 | 190 | ||||||||||
E-SMG300S | 220 | EC | 450 | 265-316 | 280-430 | 292-450 | 300-470 | 325-497 | 335-445 | 345-408 | |||||||||
C | 400 | 290 | 300-460 | 312-480 | 325-505 | 340-450 | 360-420 | 370 | |||||||||||
M | 300 | 250-390 | 260-410 | 280-425 | 290-445 | 300-405 | 315-375 | 330 | |||||||||||
E-SMG500S | 315 | EC | 560 | 330-382 | 345-515 | 356-590 | 375-625 | 390-645 | 405-670 | 433-716 | 450-745 | 980-1380 | 520-750 | ||||||
C | 500 | 350-465 | 360-600 | 375-625 | 395-660 | 410-685 | 425-705 | 455-756 | 475-710 | 1020-1450 | |||||||||
E-SMG600S | 400 | EC | 530 | 620-900 | 640-930 | 710-1030 | 740-1080 | 980-1380 | 830-1240 | ||||||||||
C | 480 | 620-920 | 650-950 | 730-1060 | 750-1100 | 1020-1450 | 840-1270 | ||||||||||||
E-SMG700S | 500-560 | EC | 560 | 820-1100 | 860-1175 | 930-1300 | 980-1380 | 980-1380 | 1100-1560 | 1150-1620 | |||||||||
C | 500 | 850-1200 | 890-1260 | 975-1375 | 1020-1450 | 1020-1450 | 1150-1580 | 1200-1700 |
型號 |
功率 (KW) |
腔型 |
最大給料尺寸 (mm) |
緊邊排料口及對應的生產能力 (t/h) | |||||||||||||||
4 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | 57 | 64 | 70 | ||||
E-SMG100 | 90 | EC | 150 | 46 | 50-85 | 54-92 | 58-99 | 62-105 | 66-112 | 76-128 | |||||||||
C | 90 | 43-53 | 46-89 | 50-96 | 54-103 | 57-110 | 61-118 | 70 | |||||||||||
M | 50 | 36-44 | 37-74 | 41-80 | 45-76 | 48-59 | |||||||||||||
F | 38 | 27-34 | 29-50 | 31-54 | 32-57 | 35-48 | 38 | ||||||||||||
E-SMG200 | 160 | EC | 185 | 69-108 | 75-150 | 80-161 | 86-171 | 91-182 | 104-208 | 115-210 | |||||||||
C | 145 | 66-131 | 71-142 | 76-151 | 81-162 | 86-173 | 98-197 | 109-150 | |||||||||||
M | 90 | 64-84 | 69-131 | 75-142 | 80-152 | 86-162 | 91-154 | 104 | |||||||||||
F | 50 | 48-78 | 51-83 | 54-88 | 59-96 | 63-103 | 68-105 | 72-95 | 77 | ||||||||||
E-SMG300 | 250 | EC | 215 | 114-200 | 122-276 | 131-294 | 139-313 | 159-357 | 175-395 | 192-384 | |||||||||
C | 175 | 101 | 109-218 | 117-292 | 125-312 | 133-332 | 151-378 | 167-335 | 183-229 | ||||||||||
M | 110 | 117-187 | 126-278 | 136-298 | 145-318 | 154-339 | 175-281 | 194 | |||||||||||
F | 70 | 90-135 | 96-176 | 104-191 | 112-206 | 120-221 | 129-236 | 137-251 | 156-208 | ||||||||||
E-SMG500 | 315 | EC | 275 | 177 | 190-338 | 203-436 | 216-464 | 246-547 | 272-605 | 298-662 | 328-511 | ||||||||
C | 215 | 171-190 | 184-367 | 196-480 | 209-510 | 238-582 | 263-643 | 288-512 | 317-353 | ||||||||||
MC | 175 | 162-253 | 174-426 | 186-455 | 198-484 | 226-552 | 249-499 | 273-364 | |||||||||||
M | 135 | 197-295 | 211-440 | 226-470 | 240-500 | 274-502 | 302-403 | ||||||||||||
F | 85 | 185-304 | 210-328 | 225-352 | 241-376 | 256-400 | 292-401 | 323 | |||||||||||
E-SMG700 | 500-560 | ECX | 350 | 430-559 | 453-807 | 517-920 | 571-1017 | 625-1113 | 688-1226 | 743-1323 | 807-1436 | 861-1264 | |||||||
EC | 300 | 448-588 | 477-849 | 544-968 | 601-1070 | 658-1172 | 725-1291 | 782-1393 | 849-1512 | 906-1331 | |||||||||
C | 240 | 406 | 433-636 | 461-893 | 525-1018 | 581-1125 | 636-1232 | 700-1357 | 756-1464 | 820-1461 | 876-1286 | ||||||||
MC | 195 | 380-440 | 406-723 | 432-837 | 492-954 | 544-1055 | 596-1155 | 657-1272 | 708-1373 | 769-1370 | 821-1206 | ||||||||
M | 155 | 400-563 | 428-786 | 455-836 | 519-953 | 573-1054 | 628-1154 | 692-1271 | 746-1372 | 810-1248 | 865-1098 | ||||||||
F | 90 | 360-395 | 385-656 | 414-704 | 442-752 | 470-800 | 535-912 | 592-857 | 649-718 | ||||||||||
E-SMG800 | 710 | EC | 370 | 480-640 | 547-1277 | 605-1411 | 662-1546 | 730-1702 | 787-1837 | 854-1994 | 912-2100 | ||||||||
C | 330 | 540-772 | 616-1232 | 681-1362 | 746-1492 | 821-1643 | 886-1773 | 962-1924 | 1027-1613 | ||||||||||
MC | 260 | 541 | 576-864 | 657-1231 | 726-1361 | 795-1490 | 876-1642 | 945-1771 | 1025-1535 | 1094-1231 | |||||||||
M | 195 | 552-613 | 587-1043 | 669-1189 | 739-1314 | 810-1440 | 892-1586 | 962-1604 | 1045-1393 | 1115 | |||||||||
F | 120 | 530 | 570-832 | 609-888 | 648-945 | 739-985 | 816-885 | ||||||||||||
E-SMG900 | 710 | EFC | 100 | 212-423 | 228-660 | 245-715 | 260-760 | 278-812 | 315-926 | 350-990 | 380-896 | 420-705 | 457-550 | ||||||
EF | 85 | 185-245 | 201-585 | 216-630 | 230-675 | 240-720 | 264-770 | 300-876 | 330-970 | 360-1063 | 400-1170 | 433-1010 | |||||||
EFF | 75 | 180-475 | 193-560 | 210-605 | 225-650 | 239-695 | 252-740 | 290-845 | 320-855 | 350-760 | 380-580 | 410 |
細破碎機腔型:EC=特粗、c=粗、MC=中粗、M=中、F=細;
所列破碎機的生產能力是基于中等硬度物料的瞬時取樣測定結果。以上數據僅供參考,具體項目的設備選型請聯系我們的工程師。
注:生產能力表可作為E-SMG歐星系列液壓圓錐破碎機初步選型的參考數據,表中數據適用于松散密度為1.6t/m³的物料、給料中篩除小于排礦口垃圾、開路作業條件下的生產能力。破碎機作為生產回路中的一個重要組成部分,其性能的發揮部分取決于給料機、皮帶機、振動篩、支撐結構、電動機、傳動裝置及料倉等正確選擇和操作使用。
