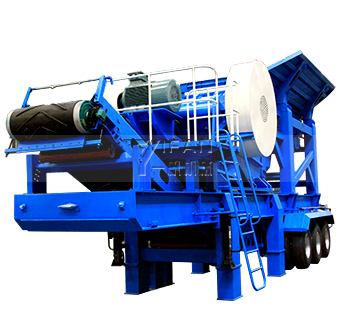

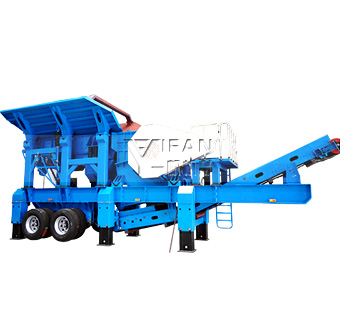

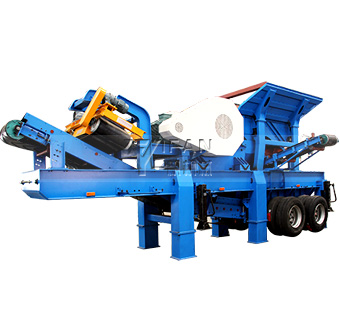

顎式移動破碎站配備是一種高性能顎式移動破碎機,及車載式給料機和高強度振動篩。長度短、重量輕;機動性強適應性強,減少物料運輸費用組合靈活——無論粗碎、細碎還是制砂作業,其設計理念是更加適應移動破碎的各種情況,減少破碎場地、環境、基礎配置對客戶破碎作業的障礙,真正為客戶提供簡捷、高效、低成本的巖石破碎設備,主要用于冶金、化工、建材、水電等經常需要搬遷作業的物料加工,特別是用于高速公路、鐵路、水電工程等流動性石料的作業,用戶可根據加工原料的種類,規模和成品物料要求的不同采用多種配置形式。移動顎式破碎站大大拓展了粗碎作業概念領域。
顎式移動破碎站性能特點:
1、PW系列高性能破碎機
2、車載給料機、振動篩、皮帶機
3、牽引轉向軸、便于公路運輸
4、車載安裝支撐、設備現場安裝快捷便利
5、配套安裝電動機和控制箱一體化
顎式移動破碎站組成結構:
顎式移動破碎站所有部件完全機載,包括:牢固的機架、顎式破碎機、給料機、振動篩、傳送帶、電動機和控制箱等。
顎式移動破碎站工作原理:
物料經給料機均勻輸送到破碎機內,鄂式破碎機作初步破碎后,通過圓振動篩構成閉路系統,實現物料的循環破碎,成品物料由輸送機輸出,進行連續破碎作業。顎式移動破碎機可以根據實際生產需要去除圓振動篩,實現對物料直接進行初步破碎,與其他破碎設備配套使用操作方便、靈活。
顎式移動破碎站用途和使用范圍:

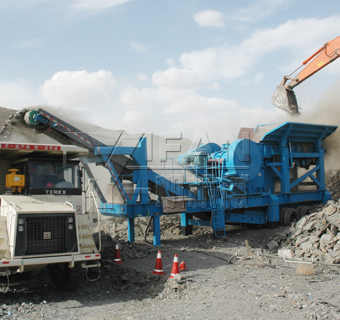

1.被廣泛運用于礦山,煤礦、垃圾及建筑垃圾的循環再利用,土石方工程、城市基礎設施、道路或建筑工地等場地作業。
2.處理表層土和其他多種物料;分離粘性混凝骨料;建筑和爆破行業;破碎后的篩分;采石行業。
3.河卵石、山石(石灰石、花崗巖、玄武巖、輝綠巖、安山巖等)、礦石尾礦、石屑的人工制砂。
PW系列移動顎式破碎站
類別 | 型號 | ||||
新名稱 | PW600 | PW750 | PW900 | PW1060 | PW1200 |
運輸尺寸 | |||||
長 (mm) | 9700 | 9700 | 11100 | 12910 | 14370 |
寬 (mm) | 2690 | 2690 | 2950 | 3150 | 2900 |
高 | 4390 | 4390 | 3800 | 4450 | 4590 |
顎式破碎機 | |||||
型號 | PE400X600 | PE500X750 | PE600X900 | PE750X1060 | PE900X1200 |
出料口 (mm) | 400X600 | 500X750 | 600X900 | 750X1060 | 900X1200 |
出料口調整范圍 | 40-100 | 50-100 | 65-180 | 80-180 | 95-225 |
產量(m3/h ) | 10-35 | 25-60 | 30-85 | 70-150 | 100-240 |
給料機 | |||||
型號 | GZT0724 | GZT0724 | GZT0932Y | ZSW490X110 | ZSW600X110 |
料倉容積 (m3) | 3.2 | 3.2 | 6 | 8.4 | 10 |
料倉寬 (mm) | 2200 | 2200 | 3150 | 3000 | 3000 |
皮帶機 | |||||
型號 | B600X5.8Y | B650X5.8Y | B1000X6.7Y | B1000X7.2Y | B1200X8.3Y |
軸數 | 1 | 1 | 2 | 3 | 4 |
類別 | 型號 | ||||
新名稱 | PW2031 | PW2440 | PW3040 | PW3343 | PW3749 |
運輸尺寸 | |||||
長 (mm) | 10650 | 11150 | 12910 | 14440 | 14440 |
寬 (mm) | 2550 | 2780 | 3120 | 2950 | 2950 |
高 (mm) | 3900 | 4019 | 4438 | 4590 | 4590 |
顎式破碎機 | |||||
型號 | CJ2031 | CJ2440 | CJ3040 | CJ3343 | CJ3749 |
出料口 (mm) | 510X810 | 600X1060 | 700X1060 | 800X1150 | 950X1250 |
出料口調整范圍 (mm) | 40-150 | 60-175 | 70-200 | 90-125 | 110-250 |
產量(m3/h ) | 50-200 | 85-300 | 120-490 | 160-510 | 260-810 |
給料機 | |||||
型號 | GZT0923Y | ZSW380X95 | ZSW490X110 | ZSW600X130 | ZSW600X130 |
料倉容積 (m3) | 6 | 7 | 8.4 | 10 | 10 |
料倉寬 (mm) | 3150 | 3000 | 3000 | 3000 | 3000 |
主皮帶機 | |||||
型號 | B800X6.8Y | B1000X7.2Y | B1000X7.5Y | B1200X8.3Y | B1200X8.3Y |
側皮帶機 | |||||
型號 | B500X2.7Y | B500X2.7Y | B500X2.7Y | B650X3.5Y | B650X3.5Y |
除鐵器 | |||||
型號 | RCYD-8 | RCYD-10 | RCYD-10 | RCYD-12 | RCYD-12 |
軸數 | 1 | 2 | 3 | 4 | 4 |
注:以上參數僅供參考,若有更新或變更以技術資料為準。(同一產品中有含液壓和機械兩種結構,實際參數以圖紙為準)
